Verk�rzungen

Damit der Frontalriss auch dreidimensional wirkt, werden bestimmte Linien verk�rzt.
(Die Linien die auf die Bildebene normal stehen)
Du kannst den Verzerrungswinkel und die passende Verk�rzung frei w�hlen, aber den besten "3D - Effekt" bekommst du mit den unteren Werten.

gebr�uchliche Verk�rzungen:

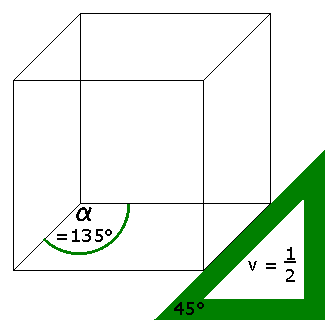

Mit dem Geodreieck: (= 135�; v = 1/2)

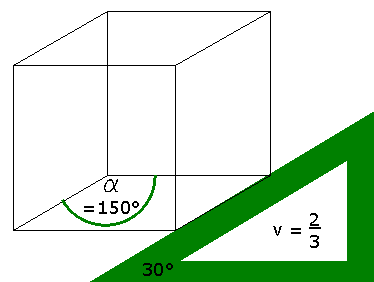

Mit dem 30�-Dreieck: (= 150�; v = 2/3)

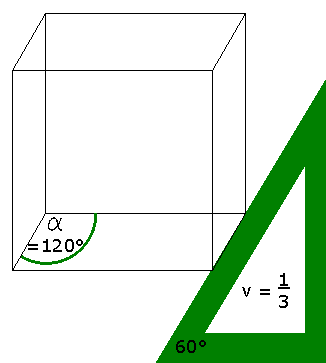

Mit dem 60�-Dreieck: (= 120�; v = 1/3)

	Mit dem Geodreieck: Bei einem Verzerrungswinkel von 135� wird um die H�lfte verk�rzt. = 135� v = 1/2
	Mit dem 30�-Dreieck: Bei einem Verzerrungswinkel von 150� wird auf zwei Drittel verk�rzt. = 150� v = 2/3
	Mit dem 60�-Dreieck: Bei einem Verzerrungswinkel von 125� wird auf ein Drittel verk�rzt. = 120� v = 1/3
